產品詳情

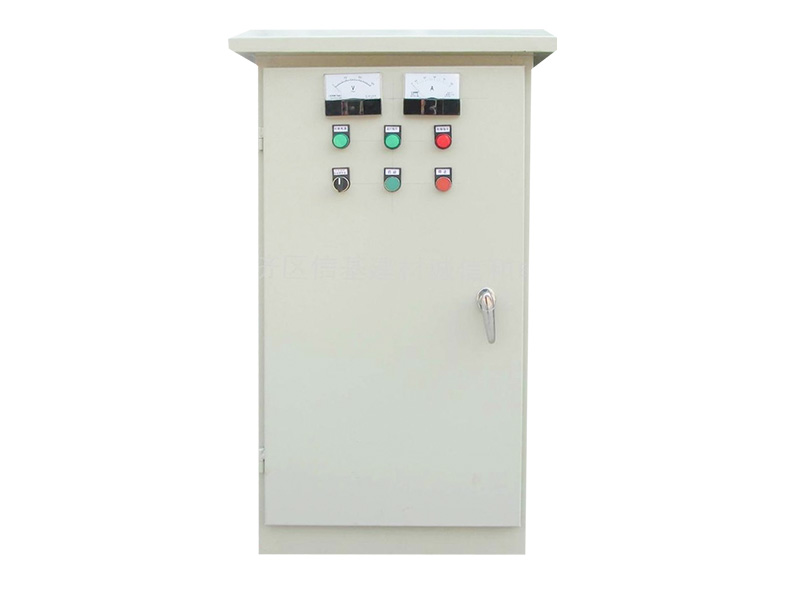

是指配電系統的終端設備，如配電柜、照明配電柜和計量柜等。

配電柜的分類

(1)一級配電設備統稱為配電中心。它們集中安裝在企業的變電站內，將電能分配給各地的下級配電設備。這一級設備接近于降壓變壓器，所以對電氣參數的要求較高，輸出回路容量較大。

2）二次配電設備是配電柜和電動機控制中心的總稱。配電柜用于負荷分散、回路較少的場合。電機控制中心用于負荷集中、回路多的場合。它們將上一級配電設備的某一回路的電能分配給比較近的負荷。本級設備應對負荷進行保護、監視和控制。

3）末級配電設備總稱為照明配電箱。它們離供電中心較遠，是分散的小容量配電設備。

應用范圍

商業大廈

住處

中小型工業

產品特點

整個柜體由柜體和可抽出部分（手推車）兩部分組成。柜體結構由鍍鋁鋅板與鉚螺母、高強度螺栓連接而成。開關柜內部用金屬隔板分為斷路器室、主母線室、電纜室和繼電氣室。所有金屬結構件均可靠接地，回路系統各隔離室均有獨立的排氣泄壓通道。

產品類別

(1)固定式面板開關柜，常稱為開關板或配電盤。它是一種帶面板蓋的開放式開關柜，正面具有保護功能，背面和側面仍可觸及有電部分，保護等級低。只能用于對供電連續性和可靠性要求不高的工礦企業，可用于變電室的集中供電?！　?/p>

(2)保護型(即封閉型)開關柜是指除安裝面外，其余各面均封閉的低壓開關柜。本柜的開關、保護、監視、控制等電氣元件均安裝在由鋼制或絕緣材料制成的封閉殼體內，可安裝在墻上或墻外。柜內各回路可以不采取隔離措施，也可以采用接地的金屬板或絕緣板進行隔離。通常情況下，門與主開關的操作是機械聯鎖的。此外，還有一種保護臺式開關柜（即控制臺），面板上安裝有控制、測量、信號等電氣。保護性開關柜主要作為工藝現場的配電裝置。

(3)抽屜式開關柜。這種開關柜采用鋼板制作，將進、出線回路的電氣元件安裝在可抽出的抽屜內，構成功能單元，可完成一定的供電任務。各功能單元與母線或電纜之間用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。各功能單元之間也有隔離措施。抽屜式開關柜是一種具有高可靠性、安全性和互換性的先進開關設備。目前，生產的開關柜大多為抽屜式開關柜。適用于工礦企業、高層建筑等對供電可靠性要求較高的場合，作為集中控制配電中心使用?！?/p>

(4)動力、照明配電控制箱。多為垂直安裝，采用封閉式方式。由于使用場合不同，外殼的防護等級也不同。主要用作工礦企業生產現場的配電裝置。
