產品詳情

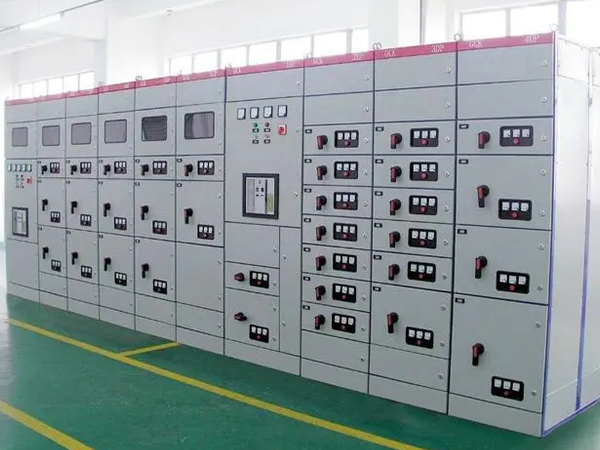

小型配電柜的設計型號分為動力配電柜（箱）、照明配電柜（箱）和計量柜（箱），是配電系統的設備。配電柜是電機控制中心的總稱。配電柜用于負荷分散、回路少的地方，電機控制中心用于負荷集中、回路多的地方。它們將上一級配電設備的回路的電能分配到附近的負荷。本級設備應對負荷進行保護、監視和控制。

配電柜的分類

(1)一級配電設備統稱為配電中心。它們集中安裝在企業的變電站內，將電能分配給各地的下級配電設備。這一級設備接近于降壓變壓器，所以對電氣參數的要求較高，輸出回路容量較大。

2）二次配電設備是配電柜和電動機控制中心的總稱。配電柜用于負荷分散、回路較少的場合。電機控制中心用于負荷集中、回路多的場合。它們將上一級配電設備的某一回路的電能分配給附近的負荷。本級設備應對負荷進行保護、監視和控制。

3）末級配電設備總稱為照明配電箱。它們離供電中心較遠，是分散的小容量配電設備。

選購指南

配電柜的價格主要是由柜體結構和內部開關的選擇決定的。如果是常用的柜子，沒有特殊的監控要求，主開關不超過630A/3P，配置國產斷路器(如祥泰電氣等)可能價格普遍適中，性?xún)r(jià)比相對較高，但還是需要根據自身需求來選擇。

接線指南

選址。為了保證低壓配電柜的正常安全運行，低壓配電室應靠近負荷中心，且不能有灰塵、腐蝕性介質等。否則，應及時清理。為保證安全，建議環境相對干燥，放置地點應盡量無振動。

配電設備的布置。低壓配電室的配電設備必須以安全、可靠、適用、經濟為前提進行布置，并便于安裝、操作、運輸、維護、試驗和監測。高低壓電氣設備室與同室成排布置的配電柜之間必須預留適當?shù)木嚯x和通道出口。配電設備配電時應采取必要的安全措施。對有危險電位的裸露帶電體，應采取屏蔽措施或放置在人們夠不著的地方。當難以采用屏蔽和覆蓋物時，可采用障礙物進行保護。整個配電系統采用標準網絡機柜和模塊化結構設計，配以豐富的可選配件，可根據機房的實際需求，為客戶量身定做個性化的高可靠性產品。

配電線路的布置應滿足以下條件：滿足安裝場所的環境特點，滿足建筑物的特點，考慮人與線路之間的距離要適中，考慮因短路可能產生的機電應力，考慮布線在安裝和使用過程中可能受到的其他應力，考慮導線的重量。

哪些因素會影響配電線路的使用：防止外部高溫影響使用，防止進水影響使用，防止外部機械損傷影響使用，防止接線灰影響使用，防止強輻射影響使用。
