產品詳情

顧名思義，高低壓配電柜是供電系統中用于配電、控制、計量和電纜連接的配電設備。一般情況下，供電局和變電站采用高壓開關柜，通過變壓器的降壓側和低壓側引出低壓配電柜，再引到配電盤、控制箱和開關箱，用于各種用電。在配電柜中，將一些保護裝置如開關、斷路器、熔斷器、按鈕、指示燈、儀表和導線等組裝成一體，以滿足設計功能要求。

分類

1. 低壓抽出式開關設備

2. 交流低壓配電柜

3. 金屬裝甲可移動開關柜

4. 低壓固定分離開關設備

5. 高壓電容柜

6. 高壓開關設備

功能

開關柜的主要功能是在電力系統的發電、輸電、配電和能量轉換過程中，對電氣設備進行開啟、關閉、控制和保護。開關柜中的元件主要包括斷路器、隔離開關、負荷開關、操作機構、變壓器及各種保護裝置等。

分類知識

要了解配電柜，首先要講講配電柜的分類，按電壓等級可分為低壓配電柜和中壓開關柜。低壓配電柜通常指的是1KV及以下的高壓配電設備，而中壓配電柜指的是3~35KV的開關柜。人們習慣于把3~35KV的開關柜變成高壓柜，因?yàn)槌^(guò)35KV的110KV及以上電壓等級由于絕緣問題不使用配電柜，而是使用GIS型組合電氣。因此，傳統的配電柜通常指的是低壓配電柜，高壓柜通常指的是3~35KV的中壓開關柜。

高低壓開關柜多用于供電和變電，低壓開關柜多用于配電，也是我們工作中常見的設備。

低壓配電柜在結構上可分為固定式和抽屜式兩類：

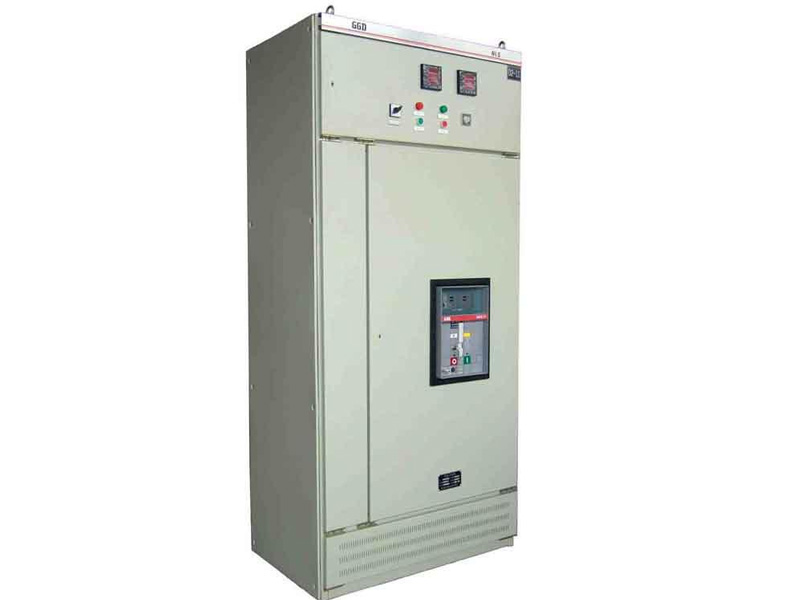

固定顧名思義就是指所有的電氣元件都是固定安裝在配電柜中，前面操作，后面維護。當任何一個元件損壞時，需要將其拆下，另行更換。其優點是運行穩定可靠，但缺點是維護和更換不方便。固定柜也是使用非常多的，常見的型號是GGD配電柜。

抽屜柜是將元器件安裝在可根據電路抽出的抽屜中，通過主、副接頭與開關柜連接。其優點是組合靈活，維護方便。同型號的備用抽屜可以互換，有故障的可以更換維修，大大縮短了停電時間。缺點是一次回路和二次回路的連接環節較多，接頭容易出現問題。常用的型號有MNS、GCK、GCS等。

安全技術操作提醒

1. 在全部或部分帶電板塊上工作時，維修設備與運行設備應有明顯的標志分開。

2. 帶電流互感器和電壓互感器的二次繞組應具有可靠的保護接地。

3. 在運行中的電流互感器二次回路工作時，應采取下列安全措施：

(1)嚴禁斷開電流回路。

(2)為使電流互感器二次線圈可靠短路，必須使用短路片和短路線，禁止繞線。

(3)禁止在電流互感器與短路端子之間的電路和導線上做任何工作。

4. 在運行中的電壓互感器二次回路上工作時，應采取以下安全措施：

(1)嚴防短路或接地。

(2)應使用絕緣工具和絕緣手套，必要時工作前應停止相關繼電保護裝置。

(3)接臨時負荷時，必須安裝專用開關和熔斷器。

(4)在對二次回路進行通電試驗時，為防止二次側向一次側的反向變換，除斷開二次回路外，還應拆除下一個熔斷器。

(5)二次回路通電或進行打壓試驗前，應通知值班人員和有關人員，并派人看守現場，檢查電路，確認無人工作后，方可打壓。

(6)檢查停電保護和二次回路的工作人員，未經值班人員允許，不得進行任何開關操作。

為什么選擇本產品

近年來，隨著小型真空斷路器技術的發展和普及，作為金屬封閉式鎧裝可移式開關柜的中置柜得到了迅速發展。中置柜的優點很多，其中非常重要的是手車的小型化和制造工藝的機械化，使手車和導軌的精度更高。即使是很多廠家的手車，包括主斷路器和柜體，也不需要在工廠進行一對一的調試，在出廠時單獨送到現場后就可以調試成功，這也可以保證手車進出靈活方便。由于產品具有良好的互換性，受現場地面條件影響小。金屬鎧裝可移動開關柜，運行安全可靠，維護方便。因此，越來越多的電源系統被采用。
