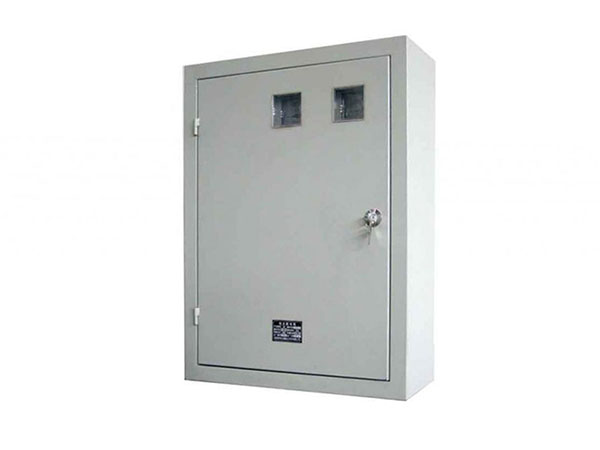

配電箱是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。以下為你詳細介紹：

類型及特點

• 按配電級別分類
  • 一級配電設備：統稱為動力配電中心，集中安裝在企業的變電站，把電能分配給不同地點的下級配電設備。這一級設備電氣參數要求較高，輸出電路容量也較大。
  • 二級配電設備：是動力配電柜和電動機控制中心的統稱，把上一級配電設備某一電路的電能分配給就近的負荷，應對負荷提供保護、監視和控制。
  • 末級配電設備：總稱為照明動力配電箱，遠離供電中心，是分散的小容量配電設備。
• 按結構特征和用途分類
  • 固定面板式：常稱開關板或配電屏，是一種有面板遮攔的開啟式開關。
  • 防護式（即封閉式）開關柜：除安裝面外，其它所有側面都被封閉起來，用接地的金屬板或絕緣板進行隔離，通常門與主開關操作有機械聯鎖。
  • 抽屜式開關柜：采用鋼板制成封閉外殼，進出線回路的電器元件都安裝在抽屜中，抽屜之間用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域，每個功能單元之間也有隔離措施，具有較高的可靠性、安全性和互換性。
  • 動力、照明配電控制箱：多為封閉式垂直安裝，因使用場合不同，外殼防護等級也有所不同。

主要開關柜類型

• GGD：固定式開關柜，相對出線回路少，占地較大。
• GCK、GCS、MNS：抽屜柜。GCK和GCS、MNS柜抽屜推進機構不同；GCS柜只能做單面操作柜，柜深800mm，MNS柜可以做雙面操作柜，柜深1000mm。

用途

• 合理分配電能：將電能按照不同的需求分配到各個電路和設備中。
• 方便電路開合操作：可以通過開關設備方便地控制電路的通斷。
• 安全防護：具有較高的安全防護等級，能有效防止觸電等安全事故的發生。
• 直觀顯示電路導通狀態：通過測量儀表等設備，能直觀地顯示電路的工作狀態。
• 便于管理和檢修：當發生電路故障時，有利于快速定位和檢修故障。

安裝要求

• 材料要求：配電板（箱）應用不可燃材料制作。
• 場所要求：觸電危險性小的生產場所和辦公室，可安裝開啟式的配電板；在觸電危險性大或作業環境較差的加工車間、鑄造、鍛造、鍋爐房、木工房等場所，應安裝封閉式箱柜；在有導電性粉塵或產生易燃易爆氣體的危險作業場所，必須安裝密閉式或防爆型的電氣設施。
• 安裝規范：落地安裝的板（箱）底面應高出地面5 - 10mm；操作手柄中心高度一般為1.2 - 1.5m；板（箱）前方0.8 - 1.2m的范圍內無障礙物；保護線連接可靠；板（箱）以外不得有裸帶電體外露；必須裝設在板（箱）外表面或配電板上的電氣元件，必須有可靠的屏護。配電板（箱）的門應完好，門鎖應有專人保管。

常見故障及原因

• 環境溫度影響：配電箱中的低壓電器對周圍空氣溫度有一定要求，周圍空氣溫度的上限不超過40℃，24h的平均值不超過35℃，下限不低于 - 5℃或 - 25℃，超出這個范圍可能會引起故障。
• 產品質量問題：在農網改造等工程中，由于需求的配電箱數量大、施工期短，對產品質量的要求可能不夠嚴格，導致一些產品投入運行后不久就發生故障，如有些型號交流接觸器在配電箱投運后不久，就因接觸器合閘線圈燒壞而無法運行。
• 電器選擇不當：在制造時對交流接觸器容量選擇不恰當，對不同出線回路安裝同容量的接觸器，且未考慮到三相負荷的不平衡情況，而未能將部分出線接觸器電流等級在正常選擇型號基礎上提高一個電流等級選擇，可能導致夏季高溫季節運行時出現交流接觸器燒壞的情況。
