產品詳情

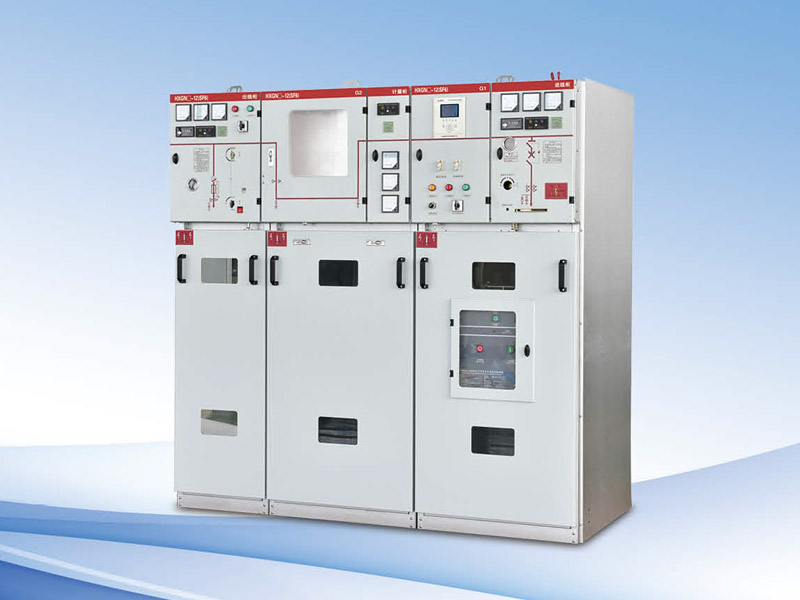

抽屜式開關柜是一個封閉的外殼，由鋼板制成，輸入和輸出電路的電氣元件安裝在抽屜里，可以抽出來形成一個功能單元，能夠完成某些供電任務。

產品介紹

抽屜式開關柜的功能單元通過接地金屬或塑料功能板與母線或電纜分開，形成母線、功能單元和電纜三個區域。每個功能單元也通過隔離措施彼此分離。抽屜式開關柜是一種高可靠性、安全性和互換性的先進開關柜。大多數開關設備是抽屜式開關設備。適用于需要高可靠性供電的工礦企業和高層建筑，并用作集中控制的配送中心。

MNS 低壓抽出開關柜是近年來發展起來的新產品。其技術水平在90年代已達到國際先進水平。該產品設計緊湊，結構通用，裝配靈活，采用標準模塊設計。是一種安全、經濟、合理、可靠的新型低壓抽出式開關設備。該產品具有開斷能力強、動熱穩定性好、擁有屬性靈活、保護等級高等特點。該設備符合 IEC439、 VDE660第 v 部分和 GB7251-87《低壓開關設備》國家標準。Zk36001-89“低壓抽出式開關設備”專業標準。

操作環境

環境空氣溫度不高于 + 40 ° c，不低于-5 ° c，24小時平均溫度不高于 + 35 ° c。

在大氣條件下，空氣是清潔的，相對濕度在溫度為 + 40 ° c 時不超過50% 。較高的相對濕度在較低的溫度下是允許的，例如，90% 的溫度在 + 20 ° c。但是，應該考慮到溫度的變化，偶爾可能會發生中度冷凝。

海拔不得超過2000米。

該裝置適用于在以下溫度下運輸和儲存——25 ° c 至 + 55 ° c，在短時間內(不超過24小時)達到 + 70 ° c。在這樣的極端溫度下，設備不應該遭受任何不可修復的損壞，并應在正常情況下正常工作。

如果上述使用條件不能滿足，應由用戶和制造商協商解決。

當這種裝置用于海上石油鉆井平臺和核電廠時，應另外簽署一項技術協議。

主要作用

開關柜的主要作用是開啟、關閉、控制和保護電力系統發電、輸電、配電和能量轉換過程中的電氣設備。開關柜主要包括斷路器、斷開開關、負荷開關、操作機構、變壓器及各種保護裝置。開關柜的分類方法有很多種，如移動式開關柜和由斷路器安裝的固定式開關柜，或者根據柜體結構的不同可分為開式開關柜、金屬封閉式開關柜和金屬封閉式鎧裝開關柜，按不同電壓等級可分為高壓開關柜、中壓開關柜和低壓開關柜。主要用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、工礦、住宅宿舍、高層建筑等不同場合。
