產品詳情

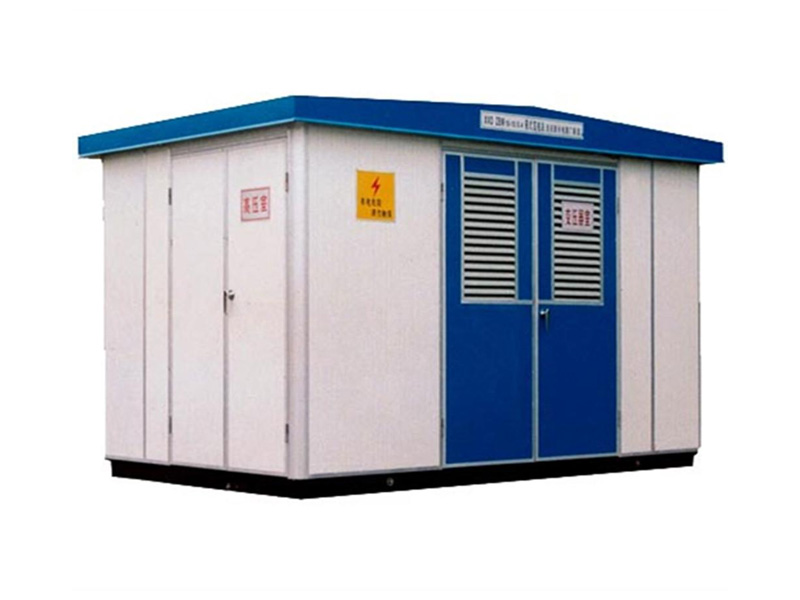

箱式變電站是由高壓配電設備組成，包括高壓配電柜、低壓配電柜和變壓器。因其與自然和諧相處，適用于住宅區、公園等休閑場所。是公認的變電站產品。

使用條件

1、海拔高度：1000米及以下

2. 環境溫度：-15℃~+40℃。

3. 風速：不超過20m/s

4. 空氣相對濕度：不超過90%（+25℃）。

5. 地震水平加速度：不大于0.5m/s，垂直加速度：不大于0.4m/s。

6. 使用場所。不得有導電粉塵和對金屬、絕緣子有害的腐蝕性、易燃易爆危險品。

7. 安裝地點無嚴重地震，且垂直傾角不大于3度。

箱式變壓器的使用

箱式變壓器，即箱式變電所，是繼民用變電所之后崛起的一種新型成套變配電設備。一般是指預裝式變電站，但也有非預裝式變電站（因體積和運輸限制不能預裝）。

箱式變壓器是指將變壓器、高壓、低壓設備固定在箱體（金屬或非金屬）內，然后整體運輸?shù)浆F(xiàn)場，放置到現場后再將電纜連接在電纜上的一種設備。特別適用于城市電網建設和改造（在額定電壓為10/0.4KV的三相交流系統中，用于線路和配電）：如在城市居民小區和街道，在用電高峰期需要提高電壓時，就需要使用我們的設備-箱式變電站?；蛴糜谂R時供電，如建筑工地、碼頭、機場等。在現有建筑中，我們需要對電氣設備進行改造，采用箱式變電站

根據箱式變電站的不同類型，可分為普通型和緊湊型。普通型箱式變電站包括ZBW和XWB，緊湊型箱式變電站包括ZB1-336和GE箱式變電站。箱式變電站的10KV配電裝置不需要斷路器，常用FN5-10或FN7-10帶熔斷器的負荷開關和環網供電裝置，由相鄰架空線路接入變壓器高壓端。根據產品結構和元件的不同，可分為兩種典型樣式。歐式箱式變壓器和美式箱式變壓器。

箱式變壓器的分類

根據外觀和外殼材料，箱式變壓器可分為：

景觀型殼式箱變：木條型

景觀型外殼盒的變化：石材型

普通鐵殼箱式變壓器

按結構形式分為：

組合式變電站（簡稱美式箱變）。

預裝式變電站（簡稱歐式箱變）。

美式箱式變壓器按油箱結構分為普通箱式和分箱式。

歐式箱式變壓器采用環網式、端子式。

產品特點

該系列箱體體積小、重量輕、噪音低、損耗小、可靠性高。可替代進口，廣泛應用于居民小區、商業中心、燈光車站、機場、廠礦、企業、醫院、學校等場所。

結構緊湊，體積小，安裝靈活方便。

全絕緣結構，全密封，可靠保證人身安全。采用雙熔斷器保護，降低運行成本。插入式熔斷器為雙靈敏熔斷器（溫度和電流）。既可用于終端系統，也可用于環網系統。

高壓進線采用電纜接頭結構，具有隔離開關的特點，操作方便靈活。變壓器為三相三柱或三相四柱結構，鐵芯采用步進式搭接工藝，因此具有低噪音、低損耗、抗短路和過載能力強等特點。
