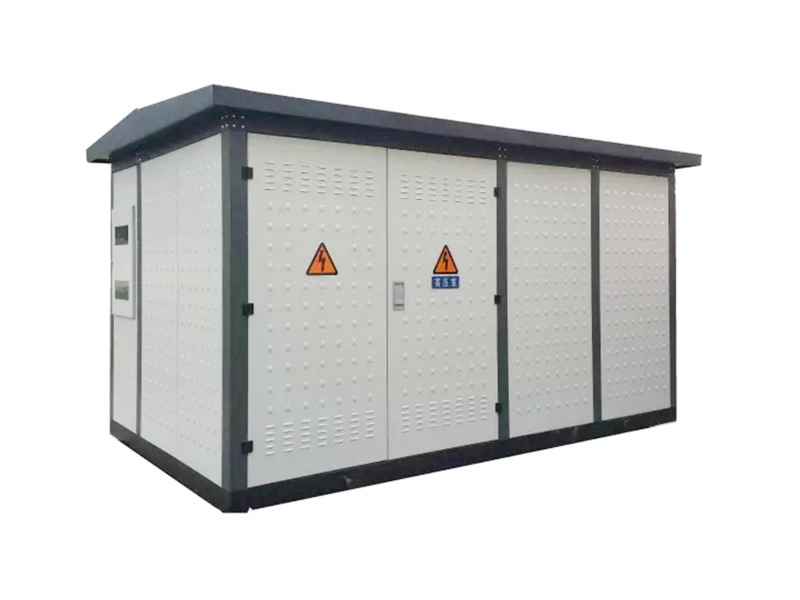

箱式變壓器(通常簡稱 "箱變")，它將傳統的變壓器集成在箱式外殼中，具有體積小、重量輕、噪音低、損耗小、可靠性高等特點，廣泛應用于居民小區、商業中心、燈站、機場、廠礦、企業、醫院、學校等場所。

箱式變壓器的分類

箱式變壓器可分為歐式和美式。美式體積小0，負載能力小，供電可靠性低，歐式體積大，負載能力和供電可靠性比美式強。我國一般采用歐式箱式變壓器。

組合式變壓器（俗稱美式箱式變壓器或箱式變壓器）是將高壓受電部分的變壓器、負荷開關和保護裝置、低壓配電裝置、低壓計量系統和無功補償裝置等組合在一起的成套變配電設備。

組合式變壓器(俗稱美式箱變)特點

組合式變壓器（俗稱美式箱變）的主要特點是：全密封、全絕緣、結構緊湊、外形美觀，其體積僅為箱式變電站（歐式箱變）的1/3左右。不需要配電室，可直接放置在室內或室外，也可放置在街道兩側和綠化帶內，從而可靠地保證了人身安全，是供電設施，裝飾環境。

組合式變壓器（俗稱美式箱式變壓器，又稱箱式變壓器）可用于終端供電和環網供電，轉換非常方便，保證了供電的可靠性和靈活性。采用雙熔斷器的全范圍保護方式，大大降低了穩壓變壓器的運行成本。

10kV套管電纜頭在200A的負載電流下可多次插拔，緊急情況下可作為負載開關使用，具有隔離開關的特點。組合式變壓器（俗稱美式箱式變壓器或箱式變壓器）采用國產9型和11型配電變壓器，具有損耗低、噪音小、使用壽命長等特點。

箱式變壓器與普通變壓器的區別

1. 箱式變壓器是安裝在箱內（作為保護）的變壓器系統的總稱，它整體上分為三部分：①高壓開關控制室；②變壓器室；③低壓開關控制室。箱式變壓器的容量比較大，安裝在室外地面。箱內的保護裝置比較完善，還設有計量裝置。

2. 普通配電變壓器一般是指架設在兩根電話桿上的變壓器。在電力系統中稱為 "變臺"。由于臺區變壓器的容量比較小，控制部分比較簡單：高壓一般用 "跌落式熔斷器 "控制，低壓多用 "負荷斷路器 "控制，沒有滅弧裝置。

箱式變壓器內部結構的主要組成部分

箱式變壓器不僅是一臺變壓器，也是一個小型變電站，它屬于配電站，直接向用戶供電。由高壓室、變壓器室和低壓室組成；高壓室是供電側，一般為35kV或10kV進線，包括高壓母線、斷路器或熔斷器、變壓器和避雷器等。變壓器室是箱式變壓器的主要設備，包括低壓母線、低壓斷路器、低壓室的計量裝置等。裝置、避雷器等從低壓母線引出，為用戶供電。

箱式變壓器的保護是變壓器的一種特殊保護。是電力自動化的高科技產品，集保護、監測、控制、通信等功能于一體。是智能箱式變壓器的理想電氣單元。本產品內置保護庫，由20多個標準保護程序組成，具有完整強大的采集功能，可采集一次設備的電壓、電流模擬值和開關值（電流測量由保護CT實現）。

組成結構

箱式變壓器（箱式變電站）的組成元器件結構：

1.高壓進線柜

2.高壓輸出柜

3.高壓計量柜

4.低壓進線柜

5.低壓輸出柜

6.低壓計量柜

7.電容補償柜

箱式變壓器（箱式變電站）高壓進線柜的組成：

1.真空斷路器

2.避雷器

3.微機保護裝置

4.電流互感器

5.墻壁套管

6.靜觸頭和觸頭盒

7.機柜中的照明燈

8.絕緣子

9.小型巴士總站

10.現場展示

11.溫度控制器

12.加熱板

13.電磁鎖

14.多功能表

15.熱縮套

16.次級線路元件的水平母線

17.接地母線

18.分支機構

19.輔助材料

20，柜體

箱式變壓器（箱式變電站）高壓計量柜的組成：

1.隔離手推車

2.墻壁套管

3.固定觸點，接觸盒

4.柜內照明

5.絕緣子

6.帶點顯示

7.溫濕度控制器

8.加熱板

9.電磁鎖

10.小型總線端子

11.多功能表

箱式變壓器（箱式變電站）高壓輸出柜的組成：

1.熱縮套管

2.次級線路元件的水平母線

3.地面排

4.分支排

5.輔助材料

6.機柜
