配電箱分為動力配電箱和照明配電箱,是配電系統的最終設備。根據電氣線路的要求,配電箱將開關設備、測量儀器、保護電氣和輔助設備組裝在一個封閉或半封閉的金屬柜內或屏幕上,形成一個低壓配電裝置。在正常運行期間,可通過手動或自動開關打開或關閉電路。在發生故障或不正常運行的情況下,通過保護裝置切斷電路或報警。通過測量儀器,可以顯示運行中的各種參數,還可以調整一些電氣參數,提示或發出偏離正常工作狀態的信號。常用于發電、配電和變電站。

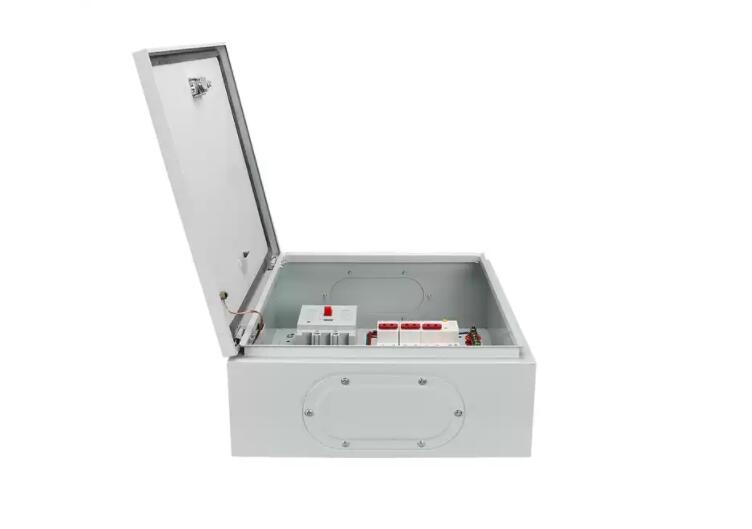

動力配電箱是配電箱的一種,一般指380v的配電。它分為動力配電箱和照明配電箱,是配電系統的最終設備。配電箱將開關設備、測量儀器、保護電氣和輔助設備按電氣線路要求組裝在封閉或半封閉的金屬柜或屏風內,形成低壓配電裝置。
正常運行時,可通過手動或自動開關接通或斷開電路;故障或異常運行時,可通過保護電氣切斷電路或報警;可通過測量儀表顯示運行中的各種參數;還可調整某些電氣參數,提示或發出偏離正常工作狀態的信號,常用于各種發電、配電和變電站。
合理分配電能,便于電路的開閉操作。具有較高的安全保護水平,能直觀地顯示電路的通斷狀態。
適用于三相三線制中電流不超過32A~63A的終端電氣。由于采用了具有不同保護功能的模塊元件來控制電氣設備,可以隨意組合漏電保護、過載保護、過壓保護和短路保護。
配電箱生產廠家為您介紹其原理:根據電氣線路的要求,將開關設備、測量儀表、保護電氣和輔助設備組裝在一個封閉或半封閉的金屬柜內或屏風上,形成低壓配電箱。在正常運行時,可通過手動或自動開關打開或關閉電路。在發生故障或不正常運行的情況下,通過保護裝置切斷電路或報警。通過測量儀器,可顯示運行中的各種參數,并可調整一些電氣參數,提示或發出偏離正常工作狀態的信號。
1. 配電箱采用不燃材料制作。
2. 開放式配電箱可安裝在生產場所和辦公室,觸電風險低。
3. 封閉式配電柜應安裝在加工車間、鑄造、鍛造、熱處理、鍋爐房、木工房等觸電風險高或工作環境差的場所。
4. 在有導電粉塵或易燃易爆氣體的危險工作場所,必須安裝封閉式或防爆式電氣設施。
5. 配電箱的所有電氣元件、儀表、開關和線路應排列整齊,安裝牢固,操作方便;柜(箱)內無灰塵、水和雜物。
6. 安裝在地面上的柜(箱)底比地面高50~100mm;操作手柄的中心高度一般為1.2~1.5m;柜(箱)前0.8~1.2m內無障礙物。
7. 保護線連接可靠。
8. 柜(箱)外不得有裸露的帶電體;電氣元件要安裝在柜(箱)外表面或配電盤上。
