建筑工地配電箱操作規范

首先，配電箱和開關箱應安裝在通風、干燥和常溫的地方。不要將配電箱安裝在氣體、煙霧、蒸汽、液體和其他具有嚴重破壞作用的有害介質中，以及容易受到沖擊、振動、液體侵入和燃燒熱源影響的位置。配電板和開關箱周圍必須提供足夠的空間和通道，供兩個人同時工作，不得有妨礙操作和維護的成堆物體，不得有雜草、灌木等。

其次，配電箱和開關箱必須安裝牢固、整齊。移動配電箱和開關箱應安裝在堅固的支架上。固定配電箱、開關箱底部與地面的垂直距離應保持一定距離。在建造配電板和開關箱時，必須防雨防塵。

第三，總施工配電箱應安裝在靠近電源的區域。配電箱應安裝在用電設備或負荷相對集中的區域。配電箱與開關箱之間的距離不應超過30米。配電箱應分布在配電箱的終端一級。配電箱與其控制的固定用電設備之間的水平距離不得超過3米。

第四，安裝配電箱和照明配電箱時，必須分開安裝。如果它們一起安裝在同一個配電箱中，則電源線和照明線必須分開安裝。否則，安全問題可能會繼續存在。

建筑工地三級配電箱

一級配電箱

放置儀表、電流電壓表、電源總隔離開關、支路隔離開關和接地故障開關，并將零線接地。

二次配電箱

配有電源總隔離開關和支路隔離開關。斷路器出口應固定在絕緣板的指定位置，不應傾斜或松動。

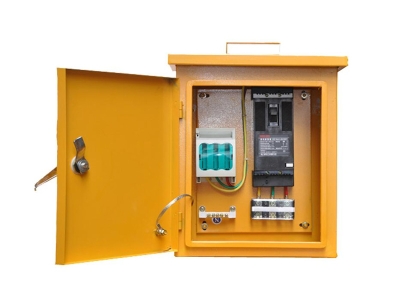

三級配電箱

安裝隔離開關，漏電保護器(工作電流30mA或15m工作時間0.1S) n排，PE排進出線卡，電氣元件必須固定在絕緣板上。

一級配電箱為總配電箱。位于配電室受控施工現場所有電源的集中點，并位于靠近電源的區域。電源接至施工現場電力變壓器低壓側引出的電纜線，安裝電流互感器、有功功率計、無功功率計、電流表、電壓表、總開關設備和分開關設備。配電板中的開關應始終是刀熔開關(或漏電保護開關)。引入和引出應通過管子，并有防水彎頭。建筑電氣一級配電箱用于施工現場的建筑電氣作業。它是專門為建筑工地的相對特殊條件而設計的，符合建筑行業的建筑電氣規范標準。

二級配電箱是一個配電箱，也稱為分支箱，一般負責一個單一的饋電區域。施工現場施工用電是專為施工現場相對特殊的條件而設計的，符合建筑行業相關施工用電規范標準。整套產品構成了一套完整的施工用電三級保護系統，可以達到對每一臺機器進行保護的目的。二類箱采用內外門設計，外觀塑料，安全美觀，防雨箱的頂棚適合戶外作業。
