產品詳情

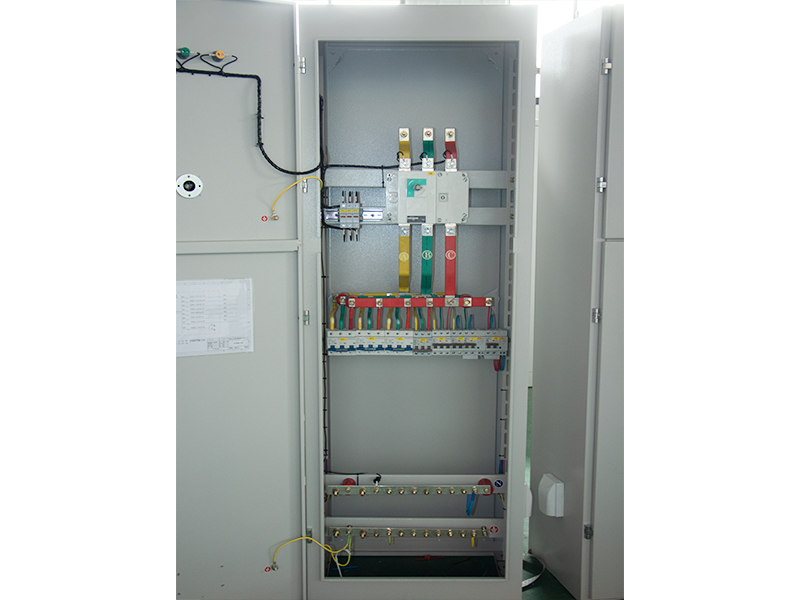

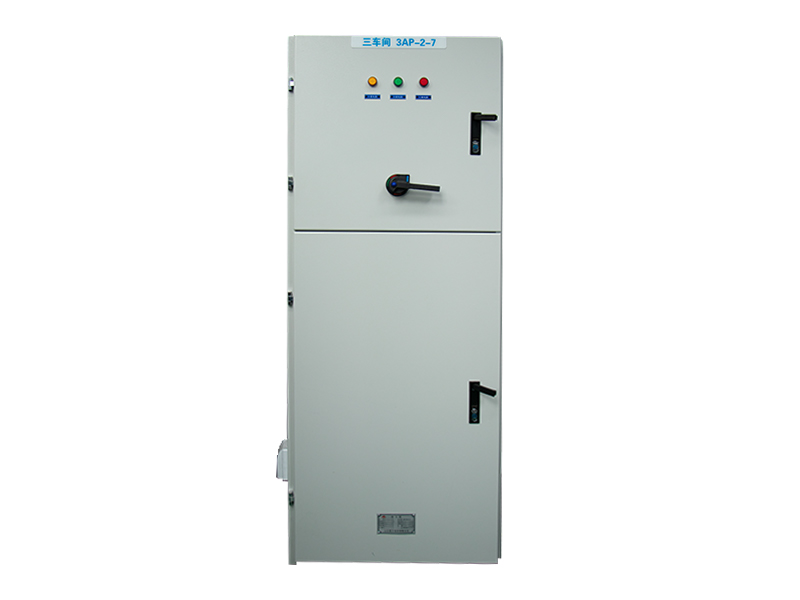

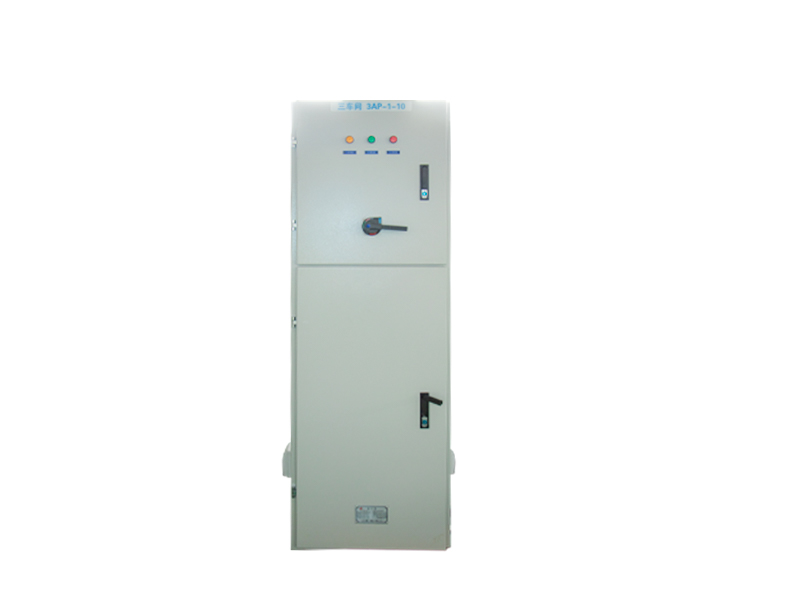

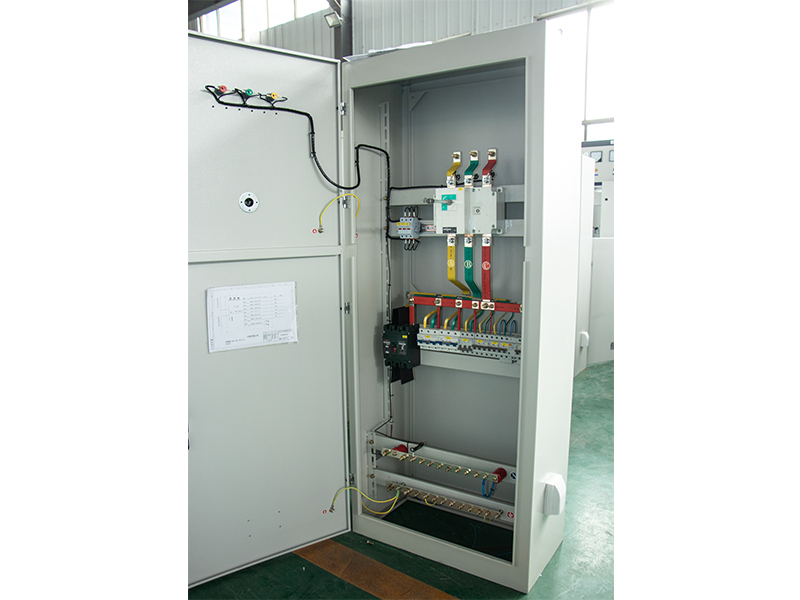

XL-21低壓配電箱（別名：低壓電纜分支箱）適用于交流頻率為50HZ，額定電壓為380V及以下，三相四線制，tn-s電源系統的工業與民用建筑的配電、照明配電和電機控制。

功能介紹

1.給電氣設備供電（給設備供電）。

2. 啟動和停止操作電氣設備（有啟動和停止按鈕）。

3. 檢查設備的運行情況（設置信號指示燈和電流表、電壓表）。

4. 對電氣設備的保護（斷路器） 動力柜是配電柜，是為動力設備（一般為電動機）提供電源和控制的。動力柜有室外和室內兩種，從安裝方式上看有吊裝和落地式，從尺寸上看有動力柜和動力箱。

設備區分

電源柜和照明柜的區別

電源柜主要用于設備，大多為380v。

照明柜主要用于照明，大多輸出220v。

動力柜與配電柜、配電箱的區別

配電箱體積較小，一般是對單機或少量設備的簡單控制；動力柜體積大，內部器件多，是相對復雜的動力設備控制；配電柜體積大，一般設有多個大型開關和儀表，控制一個工段或車間。

安裝條件

(1)安裝高度不得超過海拔1000米。

(2)周圍介質溫度不高于+40℃，不低于-20℃。

(3)空氣的相對濕度不得超過85%。

(4)沒有導電粉塵和足以腐蝕金屬和破壞絕緣的氣體。

(5)沒有爆炸危險的場所。

(6)沒有劇烈振動和湍流的場所，垂直傾角不超過5。

(7)動力箱可應用于空氣相對濕度不超過95%，且按濕熱區要求處理后存在結露和霉變的地方。

詳細介紹

配電柜主要用于工礦企業。交流頻率為50Hz，電壓在500V以下的三相三線制和三相四線制電力系統，用于電力照明配電。本系列室內裝置采用鋼板折彎焊接而成，單扇右門。刀開關的操作手柄在箱體前右柱上部，門內裝有計量儀表操作和信號電氣。打開箱門后，所有電氣都暴露在外面，方便維修。防止灰塵和雨水滲入。箱內設有安裝底板，用于安裝電氣設備，箱門可打開90以上，并可靈活旋轉。進線、出線均采用電纜布線，安全可靠。
